Stecken statt Schrauben

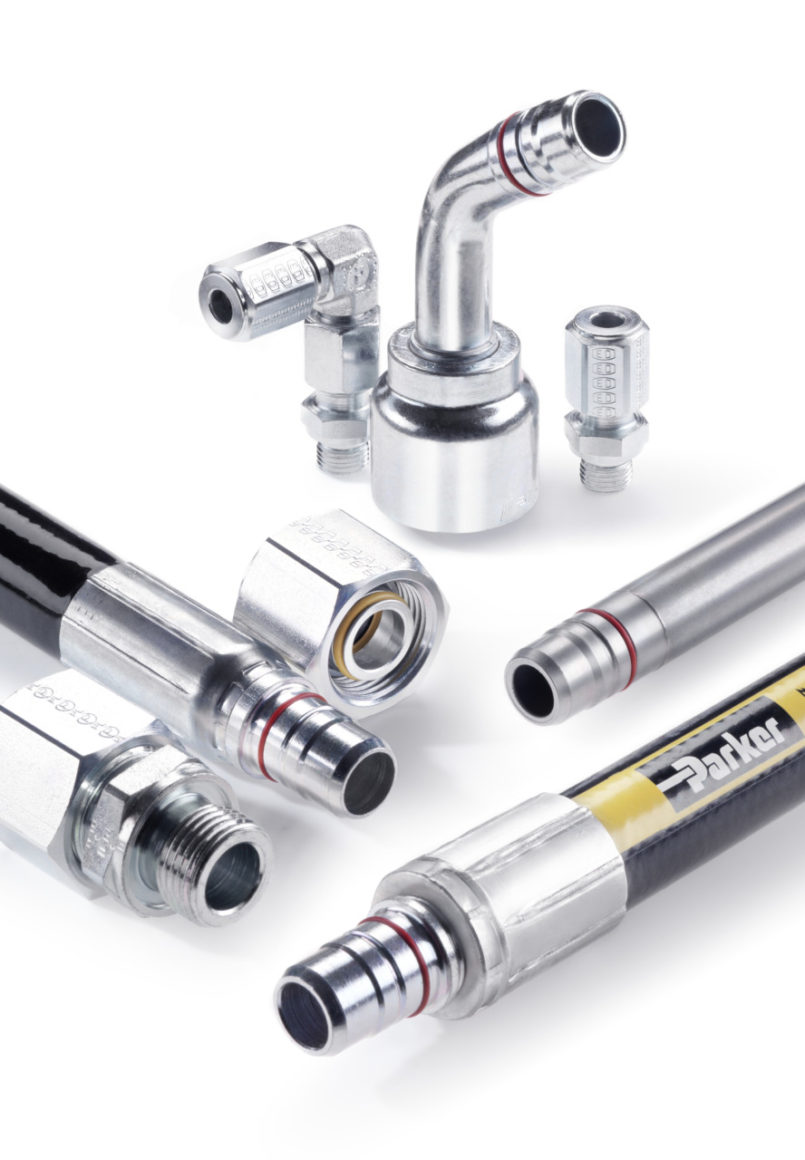

Der Trend zum kompakten Design im Nutzfahrzeugbereich hat direkte Auswirkungen auf die Endmontage – die Einbauräume sind eng, die Arbeiten dadurch aufwendig. Ein Schlüssel zur Zeit- und Kostenersparnis kann in diesem Fall in der Abkehr von herkömmlichen Verschraubungen liegen. Das Parker Universal Push to Connect-Stecksystem (UPTC) für Schlauch- und Rohrverbindungen erleichtert die Arbeit an schwer erreichbaren Stellen und punktet auch in weiteren Anwendungsbereichen. Überall dort, wo die Montage besonders zügig erfolgen muss oder herkömmliche Verbindungen aufgrund hoher Drücke und starker Vibrationen ausfallen, montiert das Parker UPTC-System schnell, sicher und einfach.

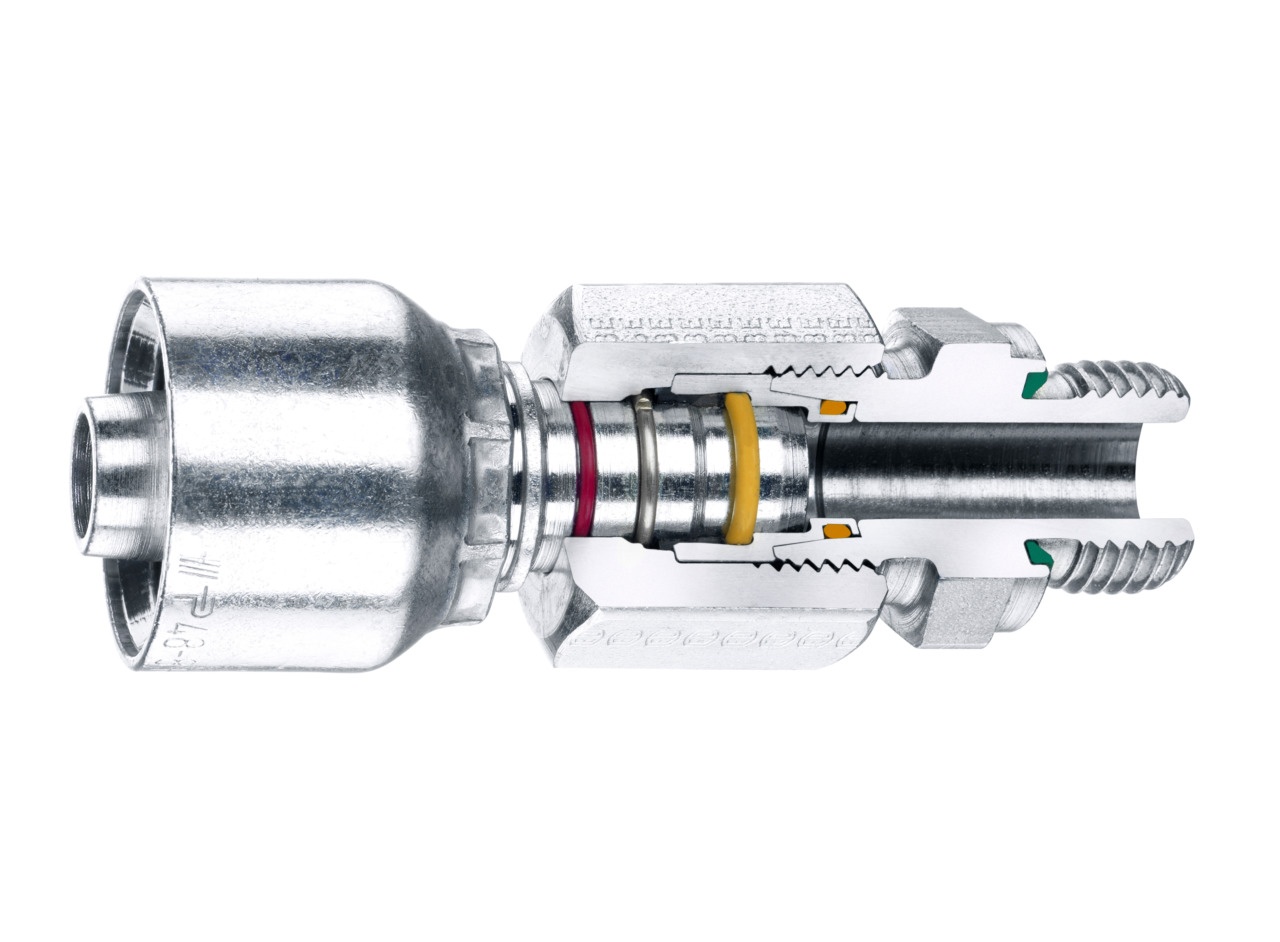

Zentrales Element ist die Systemmutter, die mit allen 24°-Verschraubungsstutzen nach ISO 8434-1 verbunden werden kann. Wird das Rohr- bzw. Schlauchende in die Systemmutter eingeführt, rastet der darin befindliche Edelstahlring ein und hält den Anschluss vibrationssicher in der Verbindung. Eine Markierung dient der visuellen Montagekontrolle: Verschwindet sie innerhalb der Mutter, ist dies das eindeutige Zeichen für eine korrekt montierte und leckagefreie Verbindung. Umgekehrt funktioniert das Lösen selbst nach langer Anwendungsdauer und bei starker Verschmutzung ohne jedes Spezialwerkzeug.

Mit seiner Unempfindlichkeit gegen eindringenden Schmutz und der vibrationssicheren Konstruktion empfiehlt sich das Parker Universal Push to Connect-System für den Einsatz in Hydraulik-Systemen von Baggern, Planierraupen und Baumaschinen. Auch in Windkraftanlagen und Werkzeugmaschinen mit engen Einbauräumen wird UPTC eingesetzt.

Parker Hannifin ist weltweit führender Hersteller in der Antriebs- und Steuerungstechnologie. Das Unternehmen mit rund 55.000 Beschäftigten in 50 Ländern entwickelt und konstruiert in neun Technologiebereichen ausgereifte Systeme und Präzisionslösungen für mobile und industrielle Anwendungen sowie den Luft- und Raumfahrtsektor.
